水平快速裝夾零點定位器

液壓解鎖
解鎖壓力：最小50bar，最大60bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。

在線詢價

應用領域：

零點定位系統用于減少更換工裝的時間，可在金屬切削和非切削等各領域中使用，也可用于食品工業，化工和制藥工業中使用。適用于安裝在夾具托架，立式夾具等場合。水平快速裝夾零點定位器可以借助人力，液壓或者移動設備，快速簡便的完成立式夾具的換裝。
說明:
水平快速裝夾零點定位器具有夾緊力和拉緊力高等優點。通過液壓解鎖（1），通過彈簧力進行機械鎖緊。鎖緊狀態下可以隨時切斷壓力源，因?yàn)檎ｆi緊時不需要通壓力。 加載在懸掛活塞上的重量最大不能超過K20 5KN，K40 8KN。
設計特點:
按照標準，有手動或液壓兩種懸浮活塞
- 液壓零點定位器有1x液壓解鎖接頭（1），
- 液壓增強型零點定位器有3個接口：1x液壓解鎖接口（1），1x懸浮活塞液壓彈出接口（5），1x 懸浮活塞縮進接口（4）。
需要請索取:

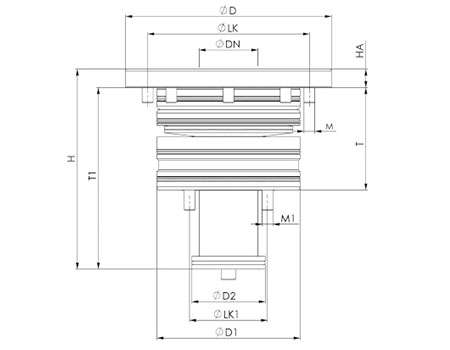

- 安裝圖紙

說明：
